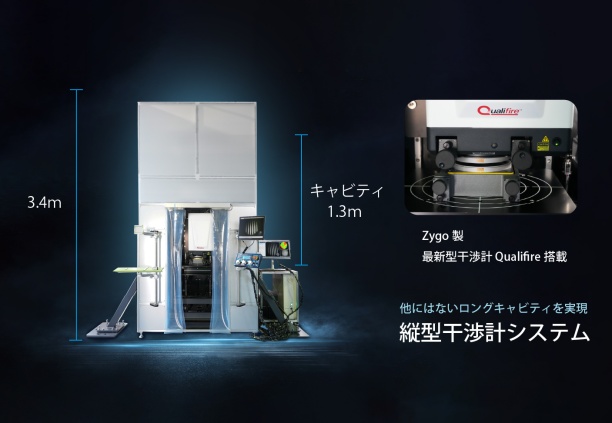

縦型干渉計システム

干渉計を縦型にレイアウト改造します
３タイプあり、各々特徴があります。
下記はその事例です。改造をご希望される方はこちらまでご連絡下さい。縦型干渉計「納入実績３０台以上」の実績のある企業が行います。

＜アップワードタイプ＞
干渉計が上向き、レンズが上下、１３００ｍｍ.短いキャビティ長でもレンズが高い位置にならない。振動等に一番強い構成。原器が下部で上向きになるのが難点（ゴミなどのが入り易い）

＜ダウンルッキングタイプ１＞
干渉計が下向きで上部に固定。レンズが上下するタイプ、１３００ｍｍキャビティ長が短いとレンズは高い位置になる。原器交換が高所作業になるのが難点。

＜ダウンルッキングタイプ２＞

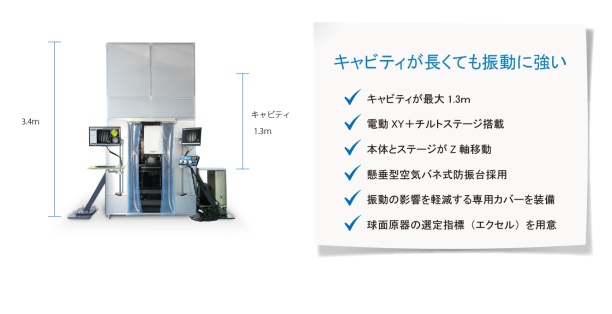

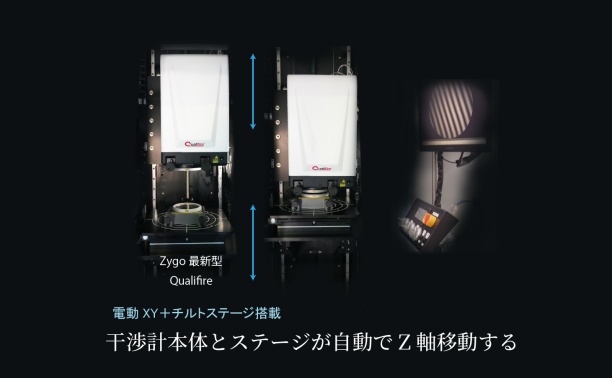

干渉計下向きで上下駆動（電動）、レンズが固定位置、１３００ｍｍただし、この写真の機械はレンズ置くテーブル高さ（Ｚ２ステージ）が電動で変えられます。使い勝手はよいが、装置が大型化、複雑化する傾向にある構成

特徴

このシステムの最大の特徴は、サンプルをヤトイにセットしボタン１回で干渉縞が出せる事です。つまり同じ規格のサンプルであれば大量測定が可能となります。下画像はその様子です。因みにオートnullなどの操作はしておりません。
